Shadow
이 전에 생겼던 Z Fighting문제를 해결해보자
앞에 Pass1을 뒤집으면 해결이 된다.
Shader
113_Shader
technique11 T0
{
// 1Pass Depth Rendering
//P_VP(P0, VS_Depth_Mesh, PS_Depth)
//P_VP(P1, VS_Depth_Model, PS_Depth)
//P_VP(P2, VS_Depth_Animation, PS_Depth)
//// 1Pass Depth Rendering
P_RS_VP(P0, FrontCounterClockwise_True, VS_Depth_Mesh, PS_Depth)
P_RS_VP(P1, FrontCounterClockwise_True, VS_Depth_Model, PS_Depth)
P_RS_VP(P2, FrontCounterClockwise_True, VS_Depth_Animation, PS_Depth)
P_VP(P3, VS_Mesh, PS)
P_VP(P4, VS_Model, PS)
P_VP(P5, VS_Animation, PS)
}

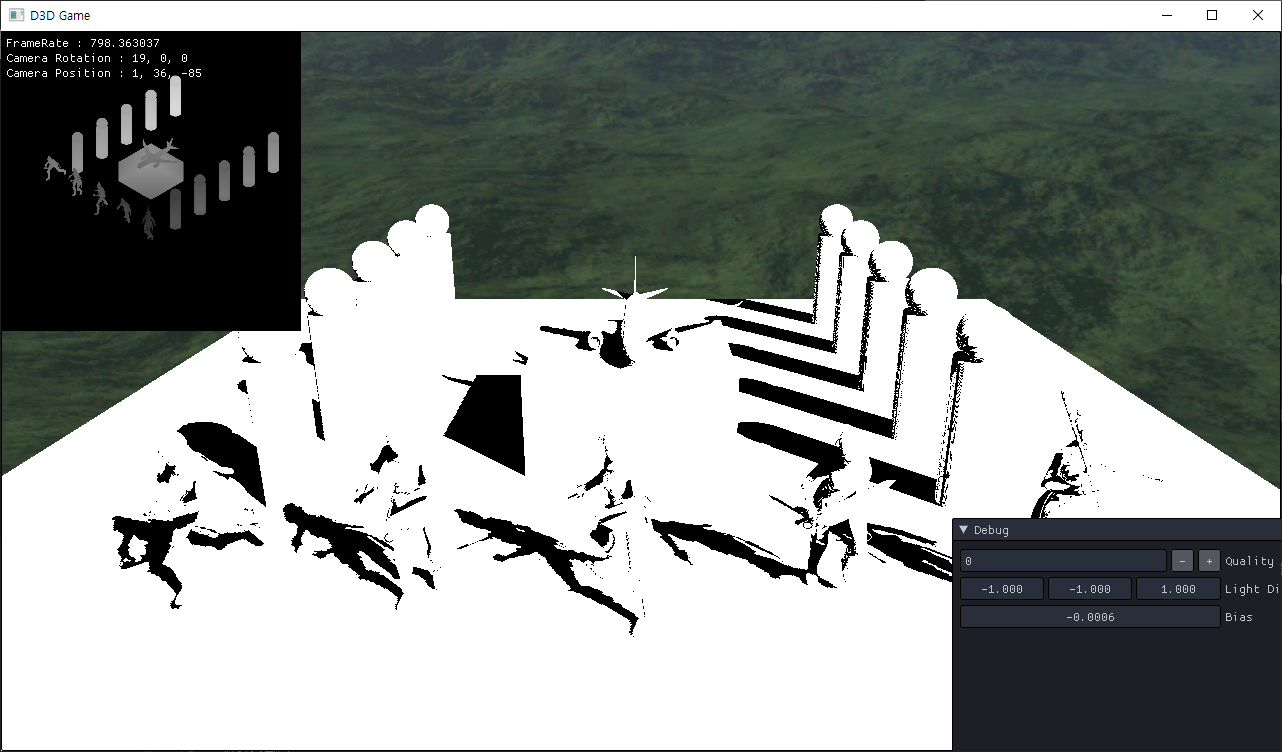

해결!

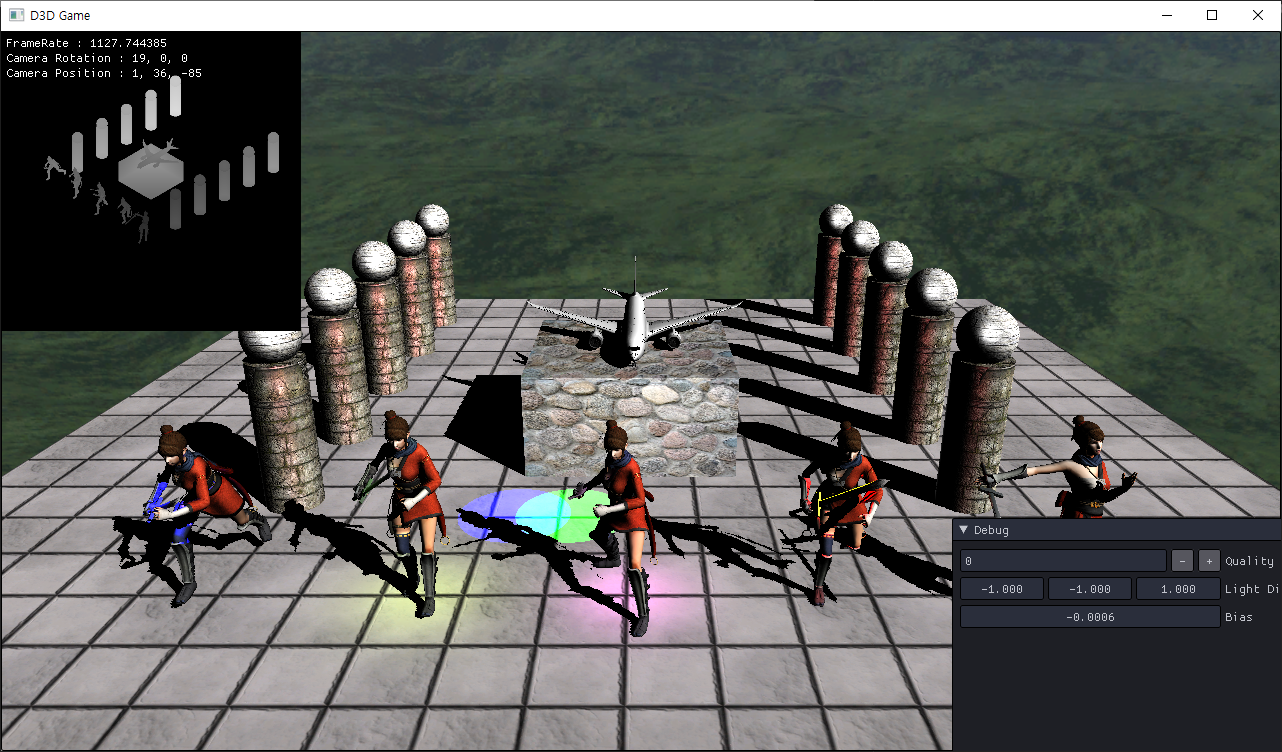

이제 여기에 색만 더해주면
자연스럽다.
이제 좀더 자연스럽게 만들어 보자
빛을 보면 빛과 멀면 멀수록 그림자의 색이 연해지는것을 볼 수 있다.
쉐이더 마지막에
factor = saturate(factor + depth);
이것을 해주고 곱해주면

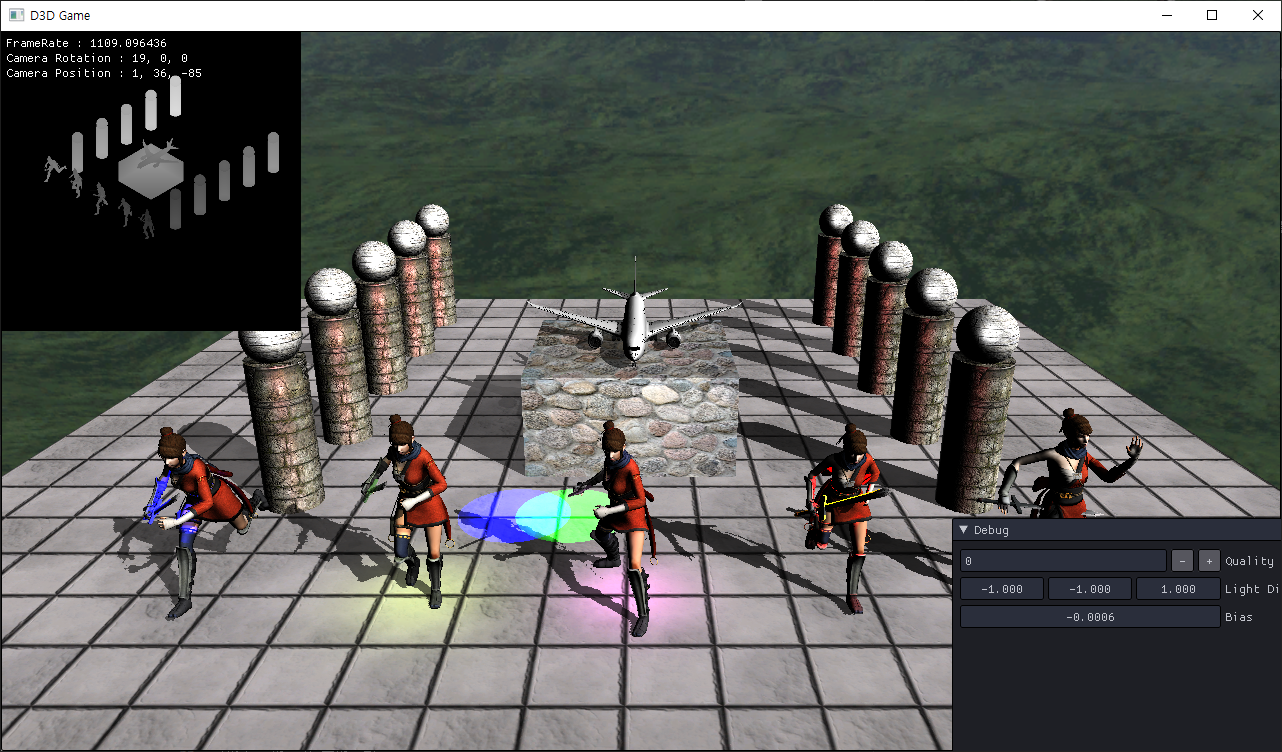

이제 멀면 멀수록 더 연하게 만들어진다.
하지만 아직 문제가 있다.

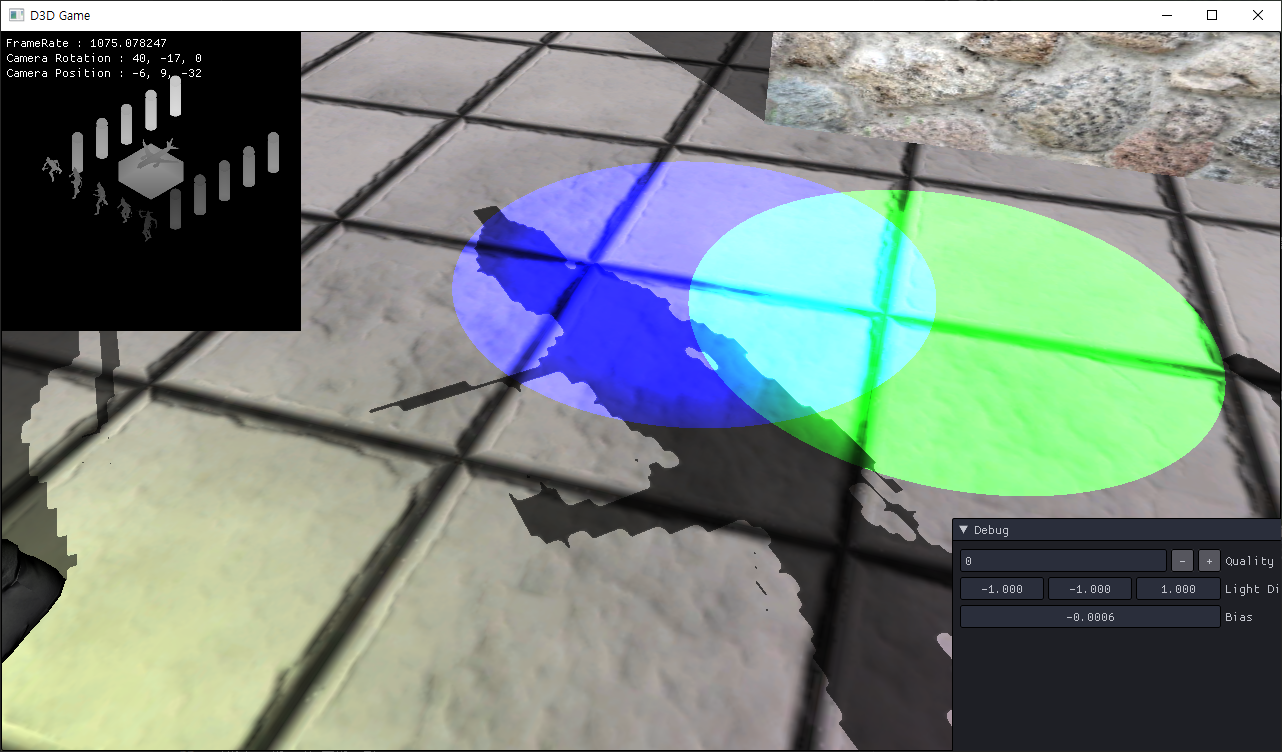

그림자가 픽셀 단위로 보인다.
해결책
PCF를 사용해서 해결할 수 있다.
- PCF
- Percentage
- Closer
- Filtering
깊이 비교를 하드웨어에게 맡기는 방법이다.
VSM도 있지만 다음에 공부할 기회가 생기면 다뤄보자
Shadow Class
ID3D11SamplerState* pcfSampler;
ID3DX11EffectSamplerVariable* sPcfSampler;
// Create Sampler State
{
D3D11_SAMPLER_DESC desc;
ZeroMemory(&desc, sizeof(D3D11_SAMPLER_DESC));
desc.Filter = D3D11_FILTER_COMPARISON_MIN_MAG_MIP_LINEAR;
desc.ComparisonFunc = D3D11_COMPARISON_LESS_EQUAL;
desc.AddressU = D3D11_TEXTURE_ADDRESS_CLAMP;
desc.AddressV = D3D11_TEXTURE_ADDRESS_CLAMP;
desc.AddressW = D3D11_TEXTURE_ADDRESS_CLAMP;
desc.MaxAnisotropy = 1;
desc.MaxLOD = FLT_MAX;
Check(D3D::GetDevice()->CreateSamplerState(&desc, &pcfSampler));
sPcfSampler = shader->AsSampler("ShadowSampler");
}
SamplerState를 생성해주고 만들어준다.
중간에 보이는 Comaprison은 값들을 비교할 때 사용해야 한다.
Shader
else if(ShadowQuality == 1) // PCF
{
depth = position.z;
factor = ShadowMap.SampleCmpLevelZero(ShadowSampler, position.xy, depth).r;
}

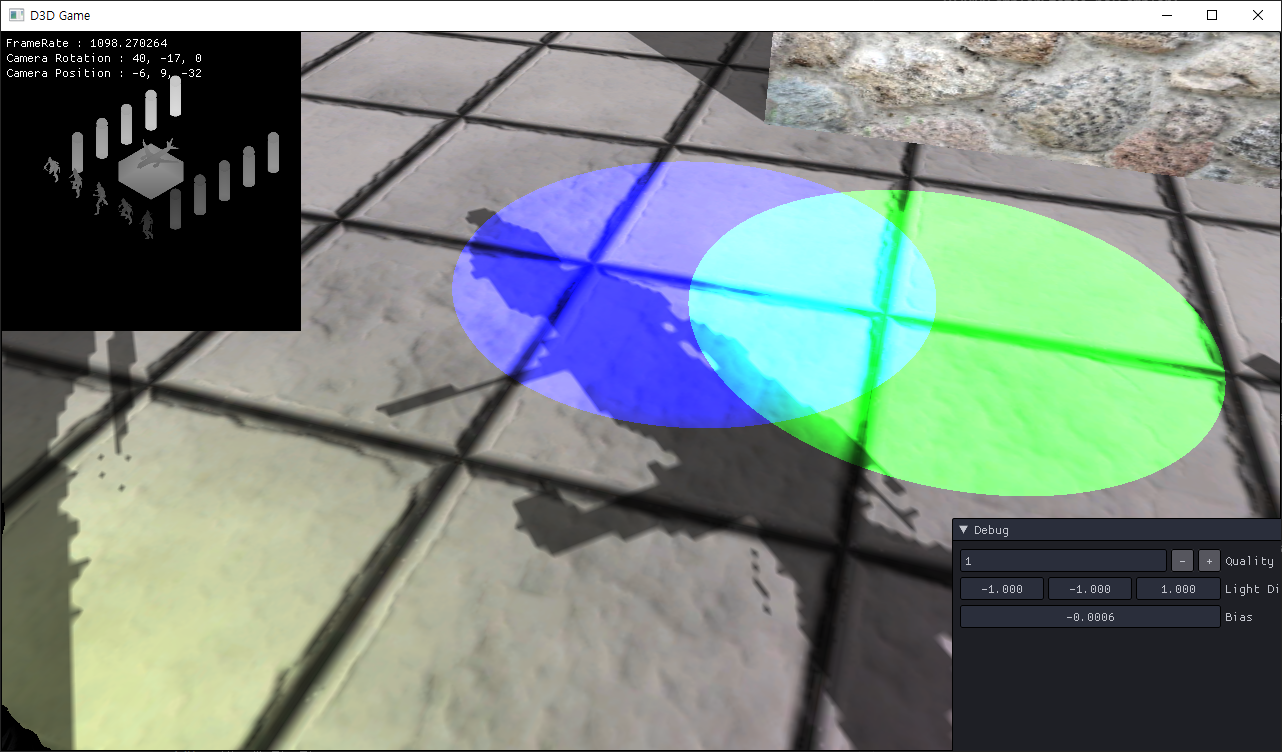

이렇게 만들면
전보다는 괜찮아 졌지만 아직 애매하다.
이 다음에는 주변의 픽셀들의 색의 평균을 넣어주면
else if (ShadowQuality == 2) //PCF + Blur
{
depth = position.z;
float2 size = 1.0f / ShadowMapSize;
float2 offsets[] =
{
float2(-size.x, -size.y), float2(0.0f, -size.y), float2(+size.x, -size.y),
float2(-size.x, 0.0f), float2(0.0f, 0.0f), float2(+size.x, 0.0f),
float2(-size.x, +size.y), float2(0.0f, +size.y), float2(+size.x, +size.y),
};
float2 uv = 0;
float sum = 0;
[unroll(9)]
for (int i = 0; i < 9; i++)
{
uv = position.xy + offsets[i];
sum += ShadowMap.SampleCmpLevelZero(ShadowSampler, uv, depth).r;
}
factor = sum / 9.0f;
}

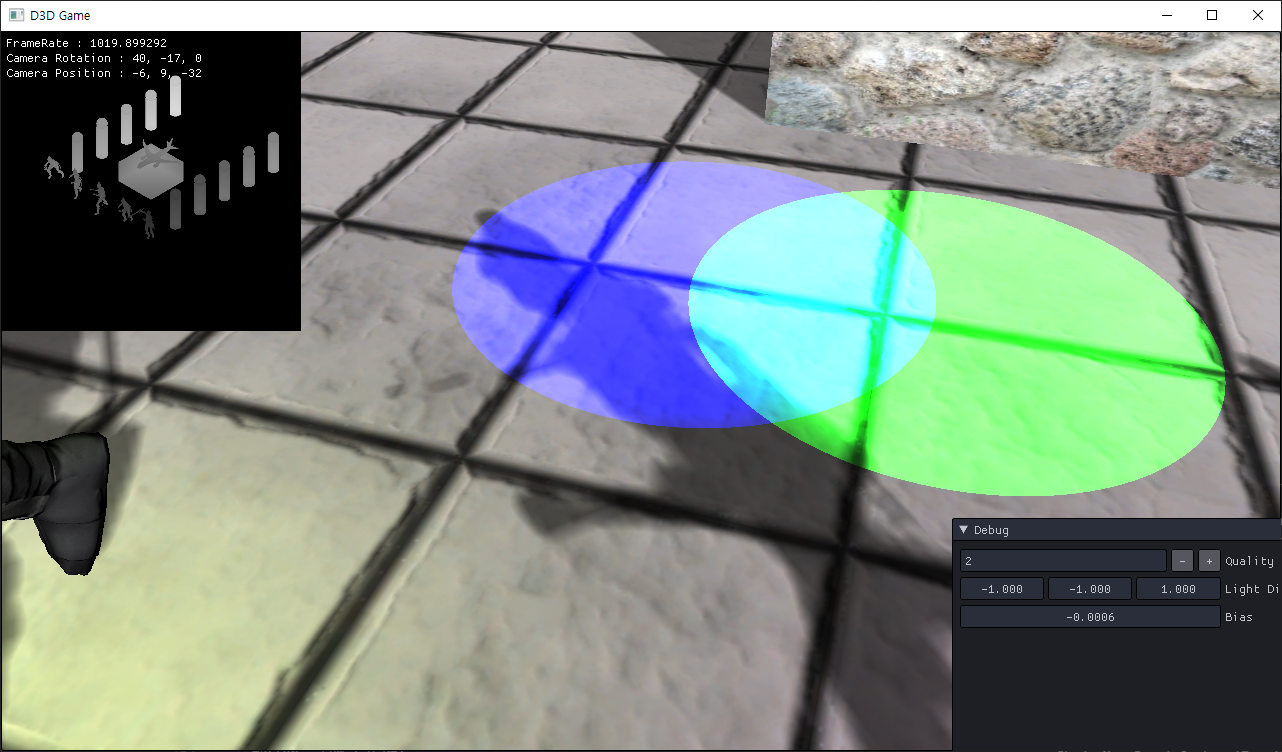

훨씬 자연스럽다
후… 끝났다…
이제 DriectX공부는 마친다.
다음에는 Unreal 게임을 하나 제작해 보자
