DirectX11 공부 3일차(Rasterizer)

03 Jun 2021

Reading time ~2 minutes

배운것

Rasterizer

Rasterizer

뷰에 없는 기본 요소를 잘라내고, PS(픽셀 셰이더) 단계에 대해 기본 요소를 준비하고, 픽셀 셰이더를 호출하는 방법을 결정

쉽게 정점 쉐이더가 출력하는 정점의 위치를 차례대로 3개씩 모아 삼격형을 만든 뒤, 그 안에 들어갈 픽셀튿을 찾아내는 것.

레스터라이저가 하는일은 크게 5개로 나눠진다

Clipping
Perspective Division
Back-Face Culling
Viewprot Transform
Scan Conversion

추후 이 하는일에 대해서는 정리해서 올리겠습니다.

Execute.h (추가요소)

ID3D11RasterizerState* rasterizer_state = nullptr;

레스터라이저를 위한 상태 인터페이스 선언

Execute.cpp (추가요소)

생성자

// Create Rasterizer State
{
	D3D11_RASTERIZER_DESC desc;
	ZeroMemory(&desc, sizeof(D3D11_RASTERIZER_DESC));
	desc.FillMode = D3D11_FILL_SOLID;
	desc.CullMode = D3D11_CULL_BACK;
	desc.FrontCounterClockwise = false;		// 정점이 그려지는 순서대로 앞면과 뒷면을 정해주는 값

	HRESULT hr = graphics->GetDevice()->CreateRasterizerState(&desc, &rasterizer_state);
	assert(SUCCEEDED(hr));
}

레스터라이저 상태값 설정

FillMode : 채울지, 아니면 안채우고 선만 남길지

CullMode : 어떤 컬링 방법을 설정할지

D3D11_CULL_NONE : 모든 삼각형을 그림
D3D11_CULL_FRONT : 정면을 향하는 삼각형을 그리지 않음.
D3D11_CULL_BACK : 뒷면을 향하는 삼각형을 그리지 않음.

FrontCounterClockwise : 삼각형이 앞면인지 뒷면인지 확인

TRUE : 삼각형의 정점이 렌더 대상에서 시계 반대 방향이면 앞쪽을 향하는 걸로 간주, 시계방향이면 뒷면을 향하는 것으로 간주
FALSE : TRUE의 역

Render()
// RS
graphics->GetDeviceContext()->RSSetState(rasterizer_state);

VS를 세팅한 뒤 RS를 세팅해줌. 이렇게 하면 결과는!?

뭐 크게 달라진건 없다.

안을 채우고 앞면을 향하고 시계 반대방향으로 그리고 앞면을 향했으니까.

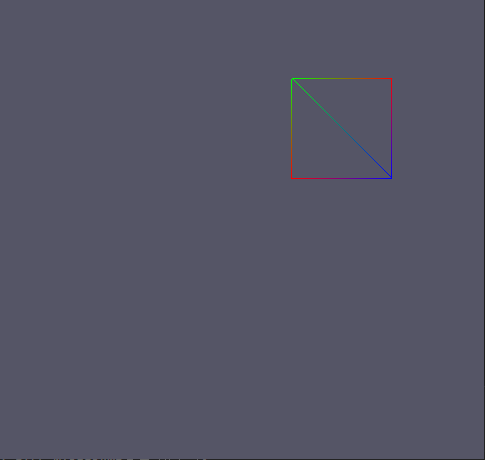

그러면 SOLID가 아니고 D3D11_FILL_WIREFRAME으로 바꾸면?

채우지 않고 이었던 선만 나온다.

다시 SOLID로 바꾼뒤 Cull을 좀 건드려보자!!

desc.CullMode = D3D11_CULL_FRONT;

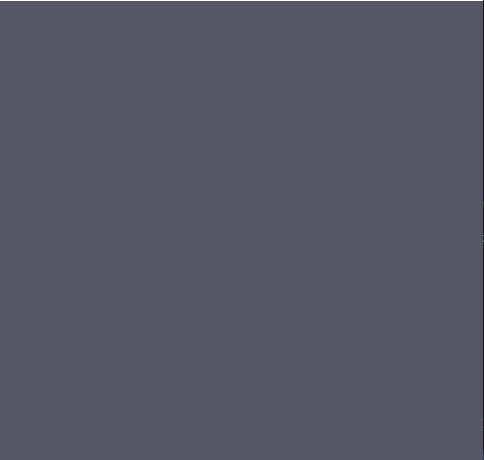

역시 위에 설명대로 안나온다. 하지만, 이것을 나오게 하는 방법은 있다.

시계 반대방향이 아닌 시계방향으로 바꾸면!?

// World View Projection Setting
D3DXMatrixOrthoOffCenterLH(&view, 0, Settings::Get().GetWidth(), Settings::Get().GetHeight(), 0, 0, 1);

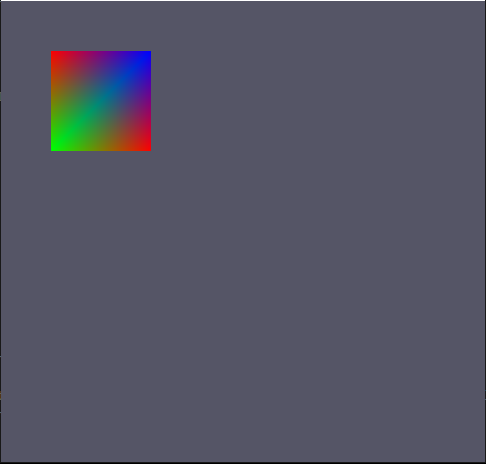

월드뷰 프로젝션 생성 부분에서 기준점을 바꿨다. 뷰 기준으로 왼쪽에서 오른쪽 X축 위에서 아래 Y축으로 바꾸면

나오는데 위에 그림과 뱡향이 다르다.

이제 시계 방향으로 바꿨기 때문에 위치가 다르게 보인다.

이렇게 해서 프로그래머가 축을 원하는 곳으로 바꿀 수 있기 때문에 만약 벨트스크롤 게임이나 횡스크롤 게임을 만들고 싶으면,

D3DXMatrixOrthoOffCenterLH(&view, 0, Settings::Get().GetWidth(), 0, Settings::Get().GetHeight(), 0, 1);

desc.CullMode = D3D11_CULL_BACK;

이케 바꾸면 된다. 그렇게 하면

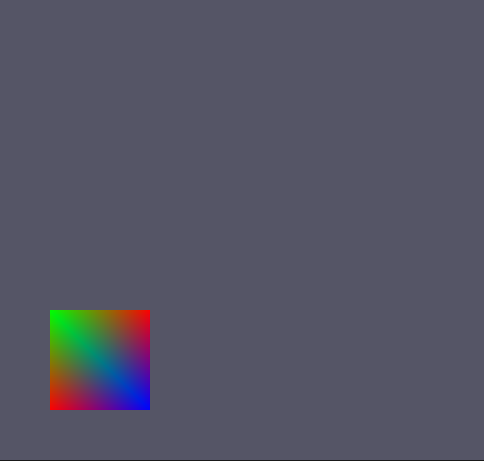

우리에게 익숙한 축으로 만들 수 있다.

후기

슬슬 재밌어 진다4.
