셰이더 - 텍스처매핑

20 Oct 2021

Reading time ~1 minute

책 셰이더 프로그래밍 입문 (저자 : Pope Kim)을 보면서 작성했습니다.

텍스처매핑과 UV 좌표

모델을 보면 색으로 채워진 것도 있지만, 텍스처를 매핑해놓은 것도 있다.
이 전에 모델은 삼각형으로 만든다고 했는데, 삼각형에 어떻게 텍스처를 입힐까?

만약 픽셀을 대응시키면 되긴 한다. 하지만, 문제가 생긴다. 만약 x = 30, y = 101 에 있는 픽셀에 대응시켰을 때, 이 텍스처를 2배로 늘린다면, 안에 있는 값이 변경이 된다.

다른 방법은 모든 값을 백분률로 표현하면 된다.

출처

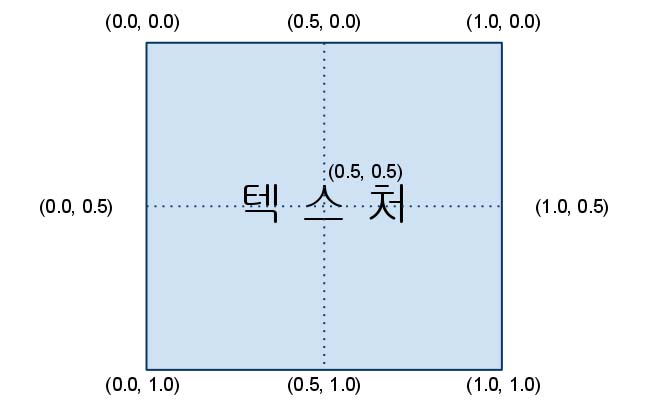

텍스처 매핑을 사용할 때는 UV를 사용한다.
만역 여기서 UV좌표를 대입하면 어떻게 달라질까

출처

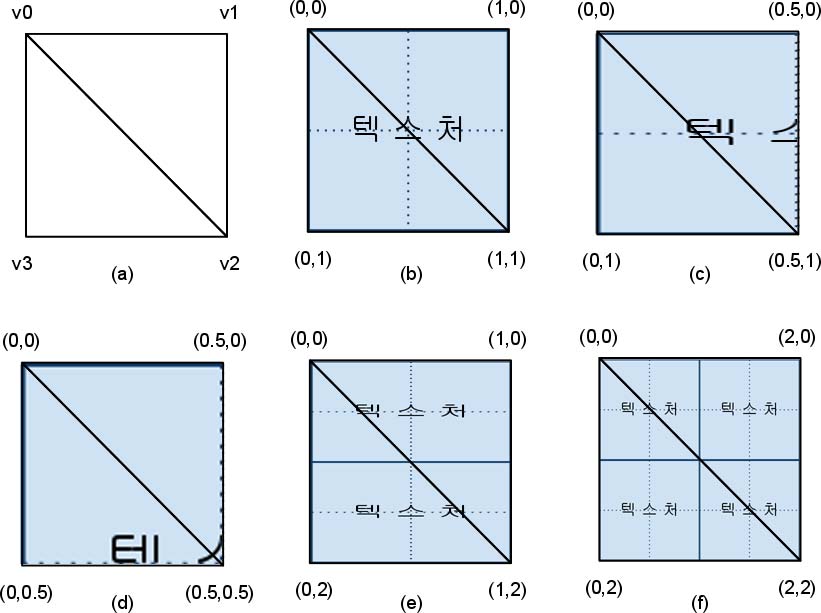

(a) 아직 텍스처를 입히지 않는 두 삼각형. v0, v1, v2와 v0, v2, v3이 각각 삼각형을 이루고 있다.
(b) UV좌표의 범위가 (0,0)~(1,1)이다. 텍스처를 전부 다 보여준다.
(c) UV좌표의 범위가 (0,0) ~ (0.5,1)이다. 따라서 텍스처의 절반만 보여준다.
(d) UV좌표의 범위가 (0,0) ~ (0.5,0.5)이다. 따라서 이미지의 왼쪽 절반과 위쪽 절반만을 보여줍니다.
(e) UV좌표의 범위가 (0,0) ~ (1,2)이다. 텍스처를 위아래로 두 번 반복한다.
(d) UV좌표의 범위가 (0,0) ~ (2,2)이다. 텍스처를 위아래로 두번, 그리고 좌우로 두 번 반복한다.

Shader

이런식으로 렌더 몽키를 설정해준다.

VertexShader

struct VS_INPUT
{
   float4 mPosition : POSITION;
   float2 mTexCoord : TEXCOORD0;
};

struct VS_OUTPUT
{
   float4 mPosition : POSITION;
   float2 mTexCoord : TEXCOORD0;
};

float4x4 gWorldMatrix;
float4x4 gViewMatrix;
float4x4 gProjectionMatrix;

VS_OUTPUT vs_main(VS_INPUT Input)
{
   VS_OUTPUT Output;

   Output.mPosition = mul(Input.mPosition, gWorldMatrix);
   Output.mPosition = mul(Output.mPosition, gViewMatrix);
   Output.mPosition = mul(Output.mPosition, gProjectionMatrix);

   Output.mTexCoord = Input.mTexCoord;

   return Output;
}

이 전에 색상 셰이더에서 텍스쳐 넘겨준 것만 추가해준다.

UV

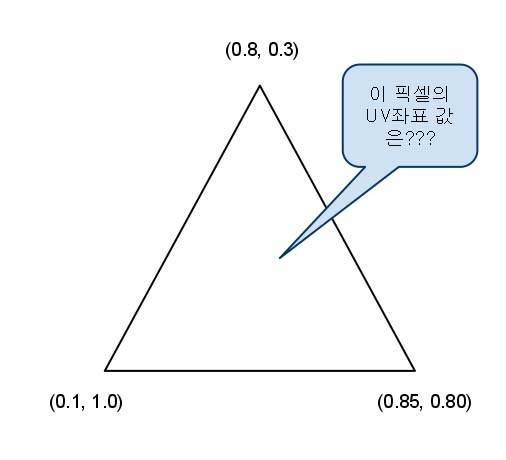

정점 셰이더에서 각 부분의 값들(코드 상에서는 구조체) 를 받은 뒤, 전체 픽셀의 값을 보간해서 각 픽셀의 위치를 계산해준다.

그래서 이런 식으로 화면에 출력이 된다.

PixelShader

sampler2D DiffuseSampler;

struct PS_INPUT
{
   float2 mTexCoord : TEXCOORD0;
};

float4 ps_main( PS_INPUT Input ) : COLOR
{
   float4 albedo = tex2D(DiffuseSampler, Input.mTexCoord);
   return albedo.rgba;
}

값을 받아서 출력만 해주면 된다.

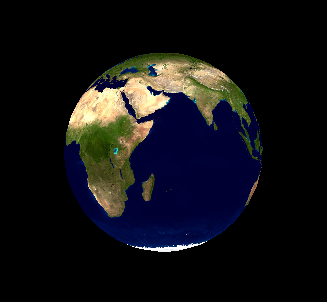

그러면

이런 식으로 출력이 된다.

Shader
